硬X射線鏡
我們提供高品質的X射線聚光鏡 · K-B鏡，橢球鏡，拋物鏡，圓柱鏡，平面鏡； · 多層膜（W / B 4 C，W / C，W / Si，Pt / C等），單層膜（Pt，Au，Ru等）； · 高反射率； · 大面積（長度可達500毫米）； · 短周期結構（最短周期長度?0.9 nm）； · 硬X射線偏振片（<1keV）；
- 產品詳情
- 產品圖片

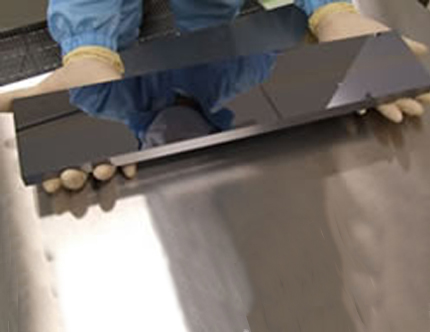

多層KB鏡
基板尺寸：500×100mm2
W / C多層膜涂層
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 用于K-B鏡像系統的多層反射鏡

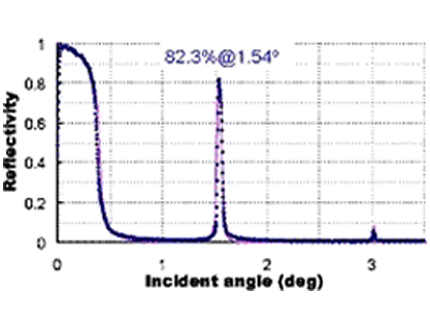

反射率的評價例（波長：0.154nm，藍色：測定值，粉紅色：計算值，周期長度2.95nm）

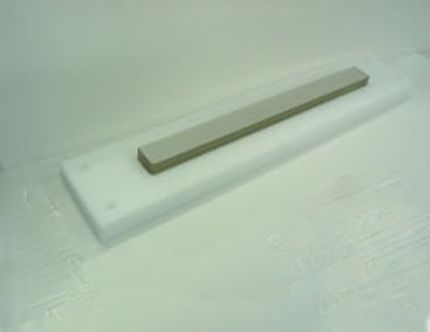

平面鏡
· 基板尺寸：140×10mm2
·?Pt單層膜涂層

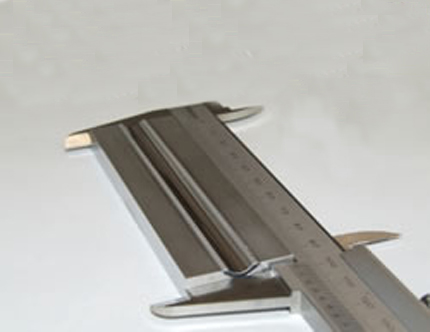

圓柱鏡
· 圓柱面部件尺寸：100×10mm2·?曲率半徑4毫米
·?Ru單層膜涂層

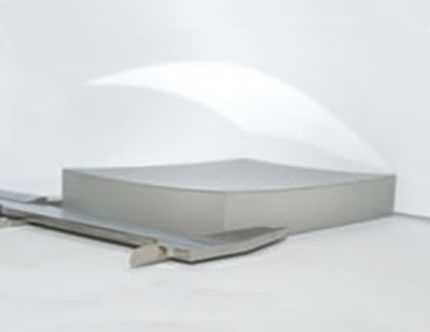

橢圓鏡
· 基板尺寸：110×80mm2

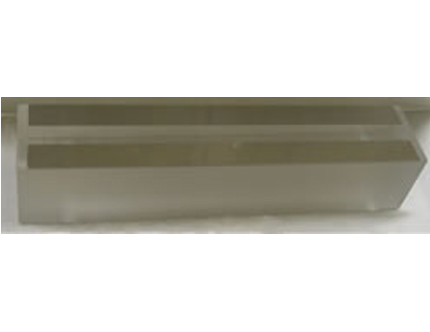

三色鏡
三色全反射鏡：

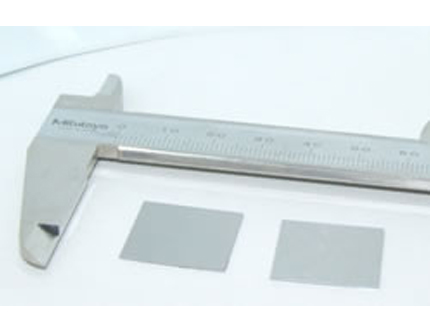

多層偏振器（Multilayer polarizer）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 基板尺寸：20×20mm2
?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???反射率實測值（入射角45°）
反射率的評價例（波長0.154nm，藍色：測定值，紅色：計算值，循環長度0.93nm）
